# ruimte voor uitwerking

import numpy as np
import matplotlib.pyplot as plt
from matplotlib.animation import FuncAnimation
from scipy.optimize import curve_fit

BOX_SIZE_0 = 1e-8              # Hoogte en lengte startvolume
N = 40                       # Aantal deeltjes
V_0 = 400                      # Startsnelheid van deeltjes
RADIUS = 0.3e-9                   # Straal van moleculen
DT = 7.5e-14                       # Tijdstap om geen botsing te missen
V_PISTON_0 = -0.1 * V_0      # Startsnelheid van zuiger
# (negatief betekent zowel links als rechts naar binnen gericht)

#your code/answer

Zoals altijd laden we de klasse voor de gasmoleculen en de functies voor hun onderlinge interactie:

class ParticleClass:
    def __init__(self, m, v, r, R):
        """ maakt een deeltje (constructor) """
        self.m = m
        self.v = np.array(v, dtype=float)
        self.r = np.array(r, dtype=float)
        self.R = R

    def update_position(self):
        """ verandert positie voor één tijdstap """
        self.r += self.v * DT

    @property
    def momentum(self):
        return self.m * self.v

    @property
    def kin_energy(self):
        return 1/2 * self.m * np.dot(self.v, self.v)

def collide_detection(p1: ParticleClass, p2: ParticleClass) -> bool:
    """ Geeft TRUE als de deeltjes overlappen """
    dx = p1.r[0]-p2.r[0]
    dy = p1.r[1]-p2.r[1]
    rr = p1.R + p2.R
    return  dx**2+dy**2 < rr**2

def particle_collision(p1: ParticleClass, p2: ParticleClass):
    """ past snelheden aan uitgaande van overlap """
    m1, m2 = p1.m, p2.m
    delta_r = p1.r - p2.r
    delta_v = p1.v - p2.v
    dot_product = np.dot(delta_r, delta_v)
    # Als deeltjes van elkaar weg bewegen dan geen botsing
    if dot_product >= 0: # '='-teken voorkomt ook problemen als delta_r == \vec{0}
        return
    distance_squared = np.dot(delta_r, delta_r)
    # Botsing oplossen volgens elastische botsing in 2D
    p1.v -= 2 * m2 / (m1 + m2) * dot_product / distance_squared * delta_r
    p2.v += 2 * m1 / (m1 + m2) * dot_product / distance_squared * delta_r

Het volume en de randvoorwaarden zullen we moeten aanpassen aan onze simulatie met bewegende zuiger: Het volume zal nu niet meer altijd een vierkant zijn.

De simulatie bestaat uit een volume met links en rechts een bewegende wand: de zuiger.

Laten we aannemen dat de zuiger altijd in de horizontale richting verplaatst en het volume symmetrisch houdt ten opzichte van de oorsprong, d.w.z. er is een zuiger aan de linker wand die een tegengestelde verplaatsing heeft aan die in de rechter wand.

We maken eerst een aantal variabelen aan die bij het volume horen:

box_height = BOX_SIZE_0     # hoogte van beheersvolume
box_length = BOX_SIZE_0     # breedte van beheersvolume
impulse_outward = 0.0       # totale stoot van deeltjes naar buiten gericht
pressure = 0.0              # druk in beheersvolume
v_piston = V_PISTON_0       # huidige snelheid van zuiger
work = 0.0                  # arbeid uitgevoerd door gas

De functies die bij het volume en de randvoorwaarden horen moeten we een klein beetje aanpassen, zodat we niet langer uitgaan van de constante waarde van de lengte en hoogte. Om de variabelen zoals box_height en box_length die we hierboven gedefinieerd hebben, later in functies te gebruiken, moeten we ze telkens oproepen met het keyword global. Dit is hieronder uitgewerkt.

def top_down_collision(particle: ParticleClass):
    """ botsingen met wanden onder en boven controleren en totale stoot bepalen """
    global impulse_outward, box_height
    if abs(particle.r[1]) + particle.R > box_height / 2:
        particle.r[1] = np.sign(particle.r[1]) * (box_height/2 - particle.R)
        impulse_outward += abs(particle.momentum[1]) * 2
        particle.v[1] *= -1

def left_right_collision(particle: ParticleClass):
    """ botsingen met wanden links en rechts controleren en totale stoot bepalen """
    global impulse_outward, box_length
    if abs(particle.r[0]) + particle.R > box_length / 2:
        particle.r[0] = np.sign(particle.r[0]) * (box_length/2 - particle.R)
        impulse_outward += abs(particle.momentum[0]) * 2
        particle.v[0] *= -1

En dan laden we ook alle functies die over de gehele lijst met deeltjes werken, waarbij een paar kleine aanpassingen nodig zijn vanwege de splitsing in het botsen met de wanden. Ook hier roepen we een aantal variabelen met global aan.

def create_particles(particles):
    """ Leegmaken en opnieuw aanmaken van deeltjes  in lijst """
    global box_length, box_height
    particles.clear()
    for _ in range(N):
        vx = np.random.uniform(-V_0, V_0)
        vy = np.random.choice([-1, 1]) * np.sqrt(V_0**2 - vx**2)
        x = np.random.uniform(-box_length/2 + RADIUS, box_length/2 - RADIUS)
        y = np.random.uniform(-box_height/2 + RADIUS, box_height/2 - RADIUS)
        particles.append(ParticleClass(m=4.65e-26, v=[vx, vy], r=[x, y], R=RADIUS))

def temperature(particles) -> float:
    k = 1.380649e-23
    f = 2
    v_sq_list = []
    for p in particles:
        v_sq_list.append(np.dot(p.v, p.v))
    v_sq_mean = np.mean(v_sq_list)
    m = particles[0].m
    return (m * v_sq_mean) / (f * k)



def handle_collisions(particles):
    """ alle onderlinge botsingen afhandelen voor deeltjes in lijst """
    num_particles = len(particles)
    for i in range(num_particles):
        for j in range(i+1, num_particles):
            if collide_detection(particles[i], particles[j]):
                particle_collision(particles[i], particles[j])

def handle_walls(particles):
    """ botsing met wanden controleren voor alle deeltjes in lijst en gemiddeld bepaling druk """
    global pressure, impulse_outward, box_height, box_length   # om pressure buiten de functie te kunnen gebruiken
    impulse_outward = 0.0
    for p in particles:
        left_right_collision(p)
        top_down_collision(p)
    pressure = 0.95 * pressure + 0.05 * impulse_outward / ((2 * box_length + 2 * box_height) * DT)

def take_time_step(particles):
    """ zet tijdstap voor een lijst deeltjes en verwerk alle botsingen onderling en met wanden """
    for p in particles:
        p.update_position()
    handle_collisions(particles)
    handle_walls(particles)

Implementeren (symmetrische) zuiger¶

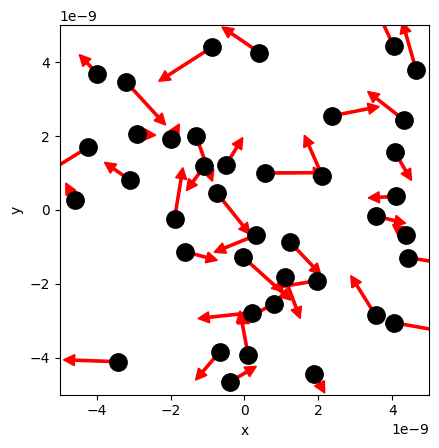

Voordat we nog meer veranderingen aan de code doorvoeren, moeten we eerst controleren of alles nog werkt. Onderstaande functie is een beetje aangepast ten opzichte van vorige werkbladen, omdat we merkten dat de vorm van de pijlen wel eens de mist in ging bij een heel andere keuze voor eenheden in de constanten.

particles = []
create_particles(particles)
for i in range(100):
    take_time_step(particles)

plt.figure()
plt.xlabel('x')
plt.ylabel('y')
plt.gca().set_aspect('equal')
plt.xlim(-BOX_SIZE_0/2, BOX_SIZE_0/2)
plt.ylim(-BOX_SIZE_0/2, BOX_SIZE_0/2)

for p in particles:
    plt.plot(p.r[0], p.r[1], 'k.', ms=25)
    plt.arrow(p.r[0], p.r[1], p.v[0]*DT*30, p.v[1]*DT*30, width=.2*RADIUS,
              head_width=RADIUS, head_length=RADIUS, color='red')
plt.show()

Nu implementeren we de zuiger door het toegestane gebied voor de gasdeeltjes bij elke tijdstap te verkleinen met een stap $2v_{\text{piston}}dt$ . De factor 2 is opgenomen omdat zowel de linker en de rechter wand een zuigerwand zijn.

def take_time_step(particles):
    """ zet tijdstap voor een lijst deeltjes en verwerk alle botsingen onderling en met wanden """
    global box_length, v_piston
    box_length += 2 * v_piston * DT # zowel links als rechts zuiger
    for p in particles:
        p.update_position()
    handle_walls(particles)
    handle_collisions(particles)

Hieronder draaien we een kleine simulatie om te kijken of we de box kleiner zien worden en vervolgens te bestuderen hoe de temperatuur zich gedraagt als functie van het oppervlak/volume.

# Deel van de animated simulatie
from matplotlib.animation import FuncAnimation
from IPython.display import HTML

fig, ax = plt.subplots()
ax.set_xlabel('x')
ax.set_ylabel('y')
ax.set_xlim(-BOX_SIZE_0/2, BOX_SIZE_0/2)
ax.set_ylim(-BOX_SIZE_0/2, BOX_SIZE_0/2)
ax.set_aspect('equal')
dot, = ax.plot([], [], 'ro', ms=14);

def init():
    dot.set_data([], [])
    return dot,


# we kiezen het aantal datapunten zodat het volume tot 1/3 van het begin volume reduceert
num_steps = round(2/3 * BOX_SIZE_0 / (2 * -V_PISTON_0 * DT))

particles = []
volumes = np.zeros(num_steps, dtype=float)
temperatures = np.zeros(num_steps, dtype=float)

box_length = BOX_SIZE_0         # zetten zuiger terug
v_piston = V_PISTON_0
create_particles(particles)     # resetten deeltjes

def update(frame):
    take_time_step(particles)
    dot.set_data([p.r[0] for p in particles], [p.r[1] for p in particles])
    volumes[i] = box_length * box_height
    temperatures[i] = temperature(particles)
    return dot,

#ani = FuncAnimation(fig, update, frames=int(num_steps/2), init_func=init, blit=True, interval=50)
#HTML(ani.to_jshtml())

# we kiezen het aantal datapunten zodat het volume tot 1/3 van het begin volume reduceert
num_steps = round(2/3 * BOX_SIZE_0 / (2 * -V_PISTON_0 * DT))

particles = []
volumes = np.zeros(num_steps, dtype=float)
temperatures = np.zeros(num_steps, dtype=float)

box_length = BOX_SIZE_0         # zetten zuiger terug
v_piston = V_PISTON_0
create_particles(particles)     # resetten deeltjes

for i in range(num_steps):
    take_time_step(particles)
    volumes[i] = box_length * box_height
    temperatures[i] = temperature(particles)

temperatures = np.asarray(temperatures)

plt.figure()
plt.xlabel('Volume')
plt.ylabel('Temperature')

plt.plot(volumes, temperatures, '-r')
plt.show()

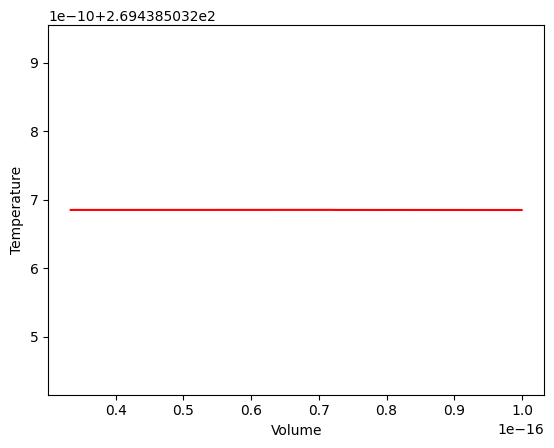

Dit kan niet kloppen. Hier zien we dat de temperatuur vrijwel constant is (let op de vermenigvuldigingsfactor vermeld aan de bovenkant van de verticale as). Maar de zuiger voert arbeid uit, op baiss van de wet van behoud van energie betekent zou de temperatuur moet veranderen!

Om het model kloppend te maken moeten we kijken naar de botsing van de deeltjes met de wand. In de vorige werkbladen stonden de wanden stil en veranderde de snelheid van de deeltjes alleen van teken in de component loodrecht op de wand. Nu dat de wanden een zuiger zijn en snelheid hebben, moeten we daarvoor corrigeren.

De snelheid van de deeltjes klapt nog steeds om van teken in het referentiestelsel van de wand, maar omdat de wand beweegt ten opzichte van het volume met snelheid $v_{\text{piston}}$ , wordt de juiste functie:

def left_right_collision(particle: ParticleClass):
    """ verzorgen van botsingen met wand links en rechts, die als zuiger kunnen bewegen """
    global box_length, v_piston, impulse_outward
    if abs(particle.r[0]) + particle.R > box_length / 2:
        particle.r[0] = np.sign(particle.r[0]) * (box_length/2 - particle.R)
        piston_velocity = np.sign(particle.r[0]) * v_piston
        relative_velocity = particle.v[0] - piston_velocity           # stelsel zuiger
        particle.v[0] = -relative_velocity + piston_velocity          # stelsel waarnemer
        impulse_outward += 2 * particle.m * abs(relative_velocity)    # stoot gevoeld door zuiger

Nu kunnen we de simulatie opnieuw uitvoeren:

num_steps = round(2/3 * BOX_SIZE_0 / (2 * -V_PISTON_0 * DT))

particles = []
volumes = np.zeros(num_steps, dtype=float)
temperatures = np.zeros(num_steps, dtype=float)

box_length = BOX_SIZE_0         # zetten zuiger terug
v_piston = V_PISTON_0
create_particles(particles)     # resetten deeltjes
for i in range(num_steps):
    take_time_step(particles)
    volumes[i] = box_length * box_height
    temperatures[i] = temperature(particles)

plt.figure()
plt.xlabel('Volume in m^2')
plt.ylabel('Temperature in K')

temperatures = np.asarray(temperatures)

#your code/answer

plt.plot(volumes, temperatures, '-r')
plt.show()

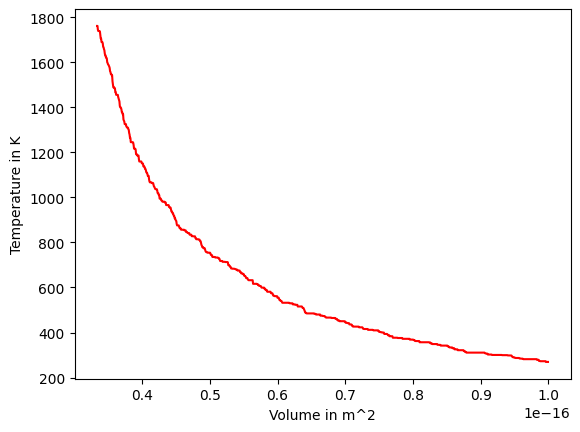

We zien nu een heel duidelijke afhankelijkheid van de temperatuur op het volume, zoals we ook verwachten vanwege de wet van behoud van energie. Een volgende logische stap is of deze grafiek ook daadwerkelijk overeenkomt met onze verwachting, maar daarvoor is het waardevol om ook informatie te halen uit de andere grootheden.

# breid deze code uit met jouw antwoord

num_steps = round(2/3 * BOX_SIZE_0 / (2 * -V_PISTON_0 * DT))
particles = []
volumes = np.zeros(num_steps, dtype=float)
pressures = np.zeros(num_steps, dtype=float)

pressure = 0.0
box_length = BOX_SIZE_0         # zetten zuiger terug
v_piston = V_PISTON_0
create_particles(particles)     # resetten deeltjes

for i in range(num_steps):
    take_time_step(particles)
    volumes[i] = box_length * box_height
    pressures[i] = pressure
    # RUIMTE VOOR UITWERKING
#your code/answer

# PLOT GRAFIEK
plt.figure()
plt.xlabel('Volume in m^3')
plt.ylabel('Pressure in Pa')
plt.plot(volumes, pressures, '-r')
plt.show()

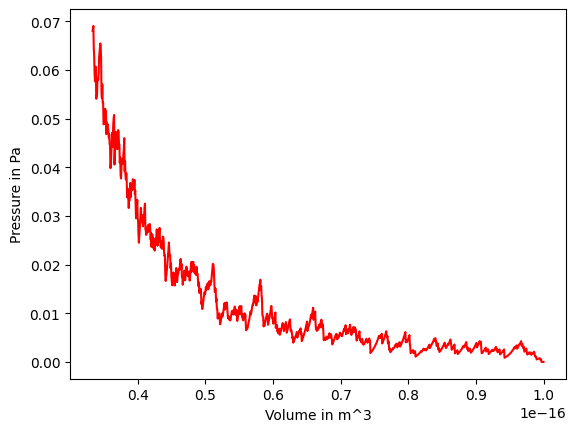

Als je simulatie klopt heeft deze grafiek de vorm van een machtsfunctie met een negatieve exponent.

from scipy.optimize import curve_fit

def power_law(vol, a, n):
    """ de fitfunctie voor het P,V-diagram """
    return a * (vol)**n

# RUIMTE VOOR VERDERE UITWERKING

val, cov = curve_fit(power_law, volumes[20:], pressures[20:],maxfev=8000, p0=(1e-40, -2),bounds=((0,-4),(1e-24,-1)))
macht = val[1]
print(macht)

-3.4901084204721777

Als je de simulatie een aantal keer uitvoert, zie je dat er een structureel verschil zit tussen de waarde die je verwacht en de waarde die je uit de fit krijgt.

# Ruimte voorverificatie
# De deeltjes hebben een eindige groote en daardoor heb je een standaard fluctuatie. Die uitkoomt op ongeveer 1.
#your code/answer

Eerste hoofdwet¶

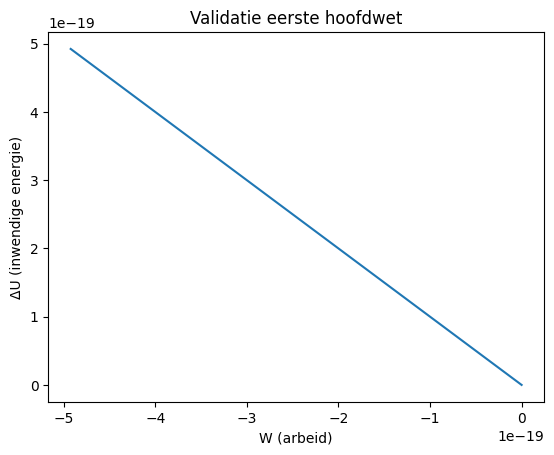

Een goede controle voor ons simulatie is te onderzoeken of deze voldoet aan de eerste hoofdwet van de thermodynamica.

Omdat er (nog) geen warmte wordt uitgewisseld, moeten we alleen de hoeveelheid arbeid bepalen. De arbeid wordt geleverd door de zuiger(s) op de deeltjes. Dus in de functie waar we de botsingen van de deeltjes met de wand behandelen, kunnen we ook de verrichte arbeid bepalen. De arbeid wordt gegeven\ door:

W = \int_1^2 P dV

(1)

Hier staan de 1 voor de begintoestand en de 2 voor de eindtoestand van het proces. In de differentiaalvorm wordt dit geschreven als:

\delta W = P dV

(2)

Zoals dat in het boek gebeurt, kiezen we voor de notatie met $\delta W$ in plaats van $dW$ , om aan te geven dat deze integraal afhankelijk is van het gekozen proces en niet alleen van het begin- en eindpunt. Voor ons experiment, waar het volume niet geleidelijk maar in stapjes verandert, kan je de hoeveelheid arbeid per tijdstip dus herschrijven tot:

\Delta W = P \Delta V \stackrel{2D}{=} P \Delta A = P h v_{\text{piston}} \Delta t = \frac{\Delta p}{h \Delta t} h v_{\text{piston}} \Delta t = v_{\text{piston}}\Delta p

(3)

waarin $h$ de hoogte is van de zuiger.

Dit betekent dat we de arbeid per tijdstap in onze code kunnen bepalen op hetzelfde moment dat we de druk bepalen met behulp van de gezamenlijke stoot van de moleculen. Daarvoor moeten we de code voor de functie left_right_collision nogmaals aanpassen:

def left_right_collision(particle: ParticleClass):
    """ verzorgen van botsingen met wand links en rechts, die als zuiger kunnen bewegen """
    global box_length, v_piston, impulse_outward, work
    if abs(particle.r[0]) + particle.R > box_length / 2:
        particle.r[0] = np.sign(particle.r[0]) * (box_length/2 - particle.R)
        piston_velocity = np.sign(particle.r[0]) * v_piston
        relative_velocity = particle.v[0] - piston_velocity  # stelsel zuiger
        particle.v[0] = -relative_velocity + piston_velocity # stelsel waarnemer
        impulse_outward += 2 * particle.m * abs(relative_velocity)
        work += 2 * particle.m * relative_velocity * piston_velocity

Voordat we een simulatie draaien is het goed even stil te staan en na te denken. Net als bij een experiment in het lab doorlopen we bewust de onderzoekscyclus. We moeten daarvoor eerst een hypothese opstellen en daarna pas de simulatie uitvoeren.

particles = []
pressure = 0.0
work = 0.0
box_length = BOX_SIZE_0         # zetten zuiger terug
v_piston = V_PISTON_0
create_particles(particles)     # resetten deeltjes

# RUIMTE VOOR VERDERE UITWERKING
#your code/answer
def total_kinetic_energy(particles):
    U = 0.0
    for p in particles:
        v2 = p.v[0]**2 + p.v[1]**2
        U += 0.5 * p.m * v2
    return U


num_steps = 1000

U0 = total_kinetic_energy(particles)
work0 = work

W_list = []
dU_list = []

for i in range(num_steps):
    take_time_step(particles)

    U = total_kinetic_energy(particles)
    dU = U - U0

    W = work - work0

    W_list.append(W)
    dU_list.append(dU)

plt.plot(W_list, dU_list)
plt.xlabel("W (arbeid)")
plt.ylabel("ΔU (inwendige energie)")
plt.title("Validatie eerste hoofdwet")
plt.show()

Reversibiliteit¶

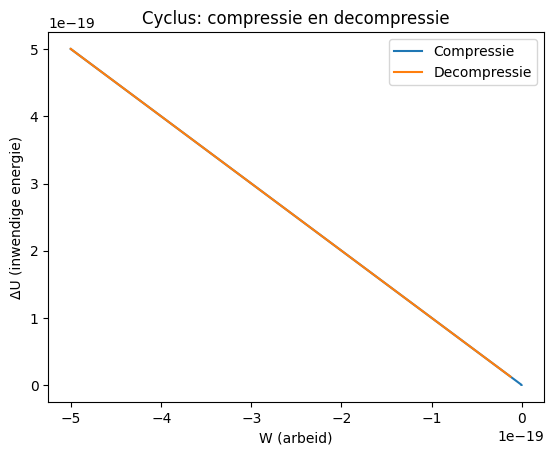

Als laatste onderdeel van dit werkblad maken we een eenvoudige cyclus. We comprimeren het volume gedurende 1000 tijdstappen en keren daarna in 1000 gelijke tijdstappen terug naar het startvolume.

particles = []
pressure = 0.0
work = 0.0
box_length = BOX_SIZE_0         # zetten zuiger terug
v_piston = V_PISTON_0
create_particles(particles)     # resetten deeltjes

import matplotlib.pyplot as plt

def total_kinetic_energy(particles):
    U = 0.0
    for p in particles:
        v2 = p.v[0]**2 + p.v[1]**2
        U += 0.5 * p.m * v2
    return U

num_steps = 1000
U0 = total_kinetic_energy(particles)

W_comp, dU_comp = [], []
W_decomp, dU_decomp = [], []

#compressie
Wc = 0.0
work_before = work
for _ in range(num_steps):
    take_time_step(particles)  # gebruikt v_piston zoals hij nu staat (= V_PISTON_0)
    dW = work - work_before
    work_before = work
    Wc += dW

    U = total_kinetic_energy(particles)
    dU = U - U0

    W_comp.append(Wc)
    dU_comp.append(dU)

#your code/answer
v_piston = -V_PISTON_0 # zuiger richting wordt omgedraaid
# referentiepunt op het moment dat decompressie start
U_start = total_kinetic_energy(particles)
W_start = work

# eindpunt van compressie (waar decompressie moet aansluiten)
Wc_end = W_comp[-1]
dU_end = dU_comp[-1]


#decompressie
Wd = 0.0
work_before = work
for _ in range(num_steps):
    take_time_step(particles)  # nu met omgekeerde zuigersnelheid
    dW = work - work_before
    work_before = work
    Wd += dW

    U = total_kinetic_energy(particles)
    dU = U - U0

    W_decomp.append(Wc_end + (work - W_start))
    dU_decomp.append(dU_end + (U - U_start))


# plot met verschillende kleuren
plt.plot(W_comp, dU_comp, label="Compressie")
plt.plot(W_decomp, dU_decomp, label="Decompressie")
plt.xlabel("W (arbeid)")
plt.ylabel("ΔU (inwendige energie)")
plt.title("Cyclus: compressie en decompressie")
plt.legend()
plt.show()

particles = []
pressure = 0.0
work = 0.0
box_length = BOX_SIZE_0         # zetten zuiger terug
v_piston = 5 * V_PISTON_0
create_particles(particles)     # resetten deeltjes

#your code/answer
num_steps = 400

# compressie
for _ in range(num_steps):
    take_time_step(particles)

# richting omdraaien
v_piston = -5 * V_PISTON_0

#decompressie
for _ in range(num_steps):
    take_time_step(particles)



def total_kinetic_energy(particles):
    U = 0.0
    for p in particles:
        v2 = p.v[0]**2 + p.v[1]**2
        U += 0.5 * p.m * v2
    return U

U0 = total_kinetic_energy(particles)

W_comp, dU_comp = [], []
W_decomp, dU_decomp = [], []

# ---------- compressie ----------
Wc = 0.0
work_before = work

for _ in range(num_steps):
    take_time_step(particles)

    dW = work - work_before
    work_before = work
    Wc += dW

    U = total_kinetic_energy(particles)
    W_comp.append(Wc)
    dU_comp.append(U - U0)

# ---------- richting omdraaien ----------
v_piston = -5 * V_PISTON_0

# referentiepunt start decompressie om aan te sluiten
U_start = total_kinetic_energy(particles)
W_start = work
Wc_end = W_comp[-1]
dU_end = dU_comp[-1]

# ---------- decompressie ----------
for _ in range(num_steps):
    take_time_step(particles)

    U = total_kinetic_energy(particles)

    # laat decompressie aansluiten op einde compressie
    W_decomp.append(Wc_end + (work - W_start))
    dU_decomp.append(dU_end + (U - U_start))

# ---------- plot ----------
plt.figure()
plt.plot(W_comp, dU_comp, label="Compressie (5x)")
plt.plot(W_decomp, dU_decomp, label="Decompressie (5x)")
plt.xlabel("W (arbeid)")
plt.ylabel("ΔU (inwendige energie)")
plt.show()

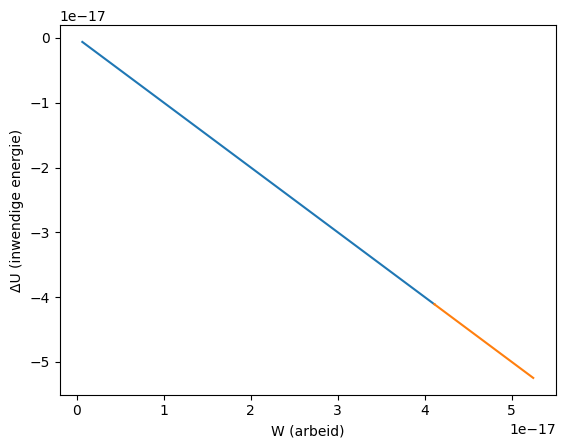

In deze laatste simulatie zie je (bij een correcte code) dat nog altijd netjes wordt voldaan aan de eerste hoofdwet. Ondanks dat, zie je dat het systeem niet terugkeert naar de begintoestand. In het boek wordt dit omschreven in het deel over ‘quasi-equilibrium’: Processen moeten voldoende traag plaatsvinden zodat er zich een evenwicht kan vormen binnen het gas. Als processen te snel plaatsvinden is er geen sprake van equilibrium en kun je de macroscopische thermodynamische formules niet langer gebruiken.

Doelen¶

Laden van eerdere code¶

Implementeren (symmetrische) zuiger¶

Eerste hoofdwet¶

Reversibiliteit¶
